| Verkaufsbezeichnung |

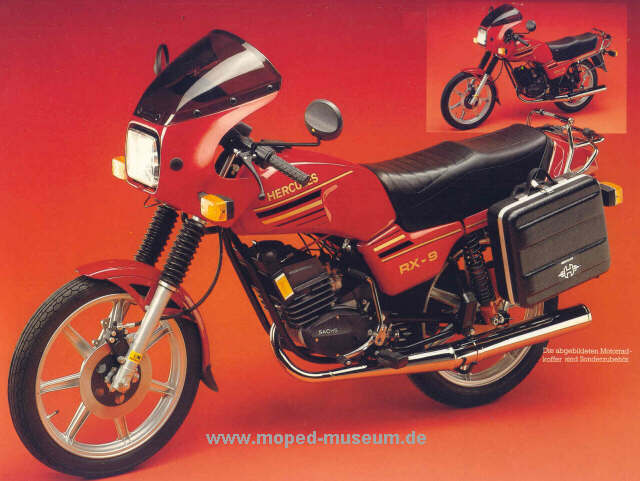

Hercules RX 9 |
Hercules RX 9 AC |
| Fahrzeugtyp |
690 |
|
| ABE - Nr. |
C 831 - C 831 d |
C 831 a - C 831 d |
| Baujahr |
1982 - |
1984 - |
| Fahrzeugart |
Leichtkraftrad (80 ccm, 80 km/h) |
|
Fahrzeug - Ident -
Nummer von / bis |
690 000 001 - |
|
 |
Motor: Einzylinder - Zweitaktmotor mit Flachkolben, Umkehrspülung,
Leichtmetallzylinder mit beschichteter Lauffläche, Leichtmetall -
Zylinderkopf, Mischungsschmierung 1 : 50 |
|
| Hubraum, Bohrung, Hub |
79,8 ccm, 46 x 48 mm |
|
| Kühlung |
Wasserkühlung |
Luftkühlung |
| Motortyp |
Sachs 80 SW |
Sachs 80 SA |
| Leistung / Drehzahl |
7 kW / 6000 U/min |
6 kW / 6000 U/min |
| Verdichtung |
10 |
|
| Vergaser |
Bing 21/20/114
HD 95 |
|
| Kupplung |
Mehrscheibenkupplung im Ölbad |
|
| Getriebe |
5-Gang Getriebe, Ziehkeilschaltung, Kickstarter, Ölfüllung
: 500 ccm SAE 80
Übersetzung: Primär: 1: 2,68
Gänge: 1: 4,60, 2: 2,73, 3: 1,85, 4: 1,39, 5: 1,154 |
|
Sekundärübersetzung
zum Hinterrad |
Rollenkette 1/2 x 1/4", Übersetzung: 14:41 |
|
| Zündung |
Kontaktlose Thyristor - Schwunglicht - Magnetzündung (Motoplat,
Spanien) 12 V 130 W, elektronischer Laderegler, Naßbatterie |
Kontaktlose Thyristor - Schwunglicht - Magnetzündung (Motoplat,
Spanien) 6 V 35/30/10 W, elektronisch geregelte Ladeeinheit ULO EBL |
| Zündkerze |
Bosch W 3 A (W 275 T 1) |
|
| Fahrgestell |
Zentralrohrrahmen mit verschraubten Unterzügen, Telegabel vorn,
Hinterradschwinge mit fünffach verstellbaren Gasdruck Federbeinen,
rahmenfeste Sozius - Fußrasten |
|
| Tank |
15 ltr., 1 ltr. Reserve |
|
| Abmessungen in mm |
Länge: 1915 mm, Breite: 690 mm. Höhe: 1175 - 1200 mm,
Radstand: 1235 mm |
|
| Leergewicht |
110 kg (113,6 kg mit Vollverkleidung) |
106 kg |
| Zul. Gesamtgewicht |
300 kg |
|
| Sitzplätze |
2 |
|
| Felgen v + h |
Leichtmetall - Druckgußfelgen 1,85 B x 17 |
|
| Reifen v + h |
vorn: 2.75-17 reinf., hinten 3.00-17 reinf. |
|
| Luftdruck v / h |
k.A. |
|
 |
Bremsen: Hydraulisch betätigte Doppel - Scheibenbremsen 220
mm vorn, Trommelbremse 140 mm Durchmesser hinten |
|
| Standgeräusch |
89 dB(A) N bei 4500 min |
93 dB(A) N bei 4500 min |
| Fahrgeräusch |
77 dB(A) E |
78 dB(A) E |
| Höchstgeschwindigkeit |
80 km/h |
|
| Ausführungen |
- |
|
 |
Ausstattung: Cockpitverkleidung, Rechteck - Hauptscheinwerfer 12
V H4, Cockpit mit Tacho, Drehzahlmesser, Zündschloß und Kontrolleuchten,
4-fach Blinkanlage, Bremslicht, Sportlenker, Sitzbank mit Heckspoiler,
Gasdruck - Federbeine, Gepäckträger mit Packtaschenhalter und
Helmschloß, 2 Spiegel |
Rechteck - Hauptscheinwerfer 6 V 35/35 W Bilux, Cockpit mit Tacho,
Drehzahlmesser, Zündschloß und Kontrolleuchten, 4-fach Blinkanlage,
Bremslicht, Sitzbank mit Heckspoiler, Gasdruck Federbeine, Gepäckträger
mit Packtaschenhalter |
| Farbe |
kardinalrot |
|
| Neupreis |
RX 9 : 1982 : 4.550,- DM
RX 9 : 1985 : 4.098,- DM

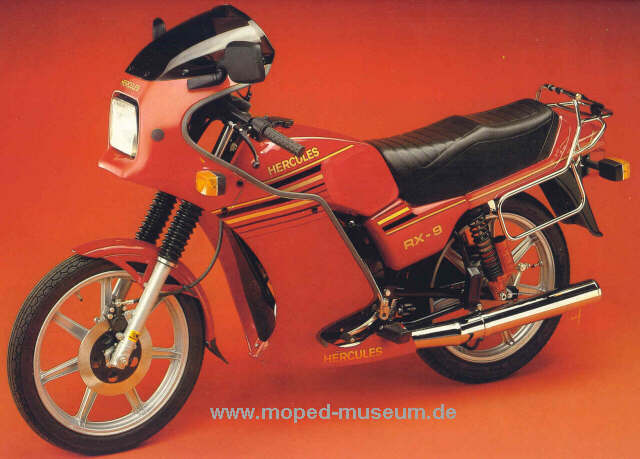

RX 9 Vollverkleidung : 1983 : 5.450,- DM
RX 9 Vollverkleidung : 1985 : 4.798,- DM |
RX 9 AC : 1984 : 4.198,- DM
RX 9 AC : 1985 : 3.070,- DM (Abverkauf) |
| Sonderausstattung |
Sturzbügel, Vollverkleidung, Koffersystem |
|
